厂房钢结构安装几大阶段要点!
单层厂房钢结构的组成

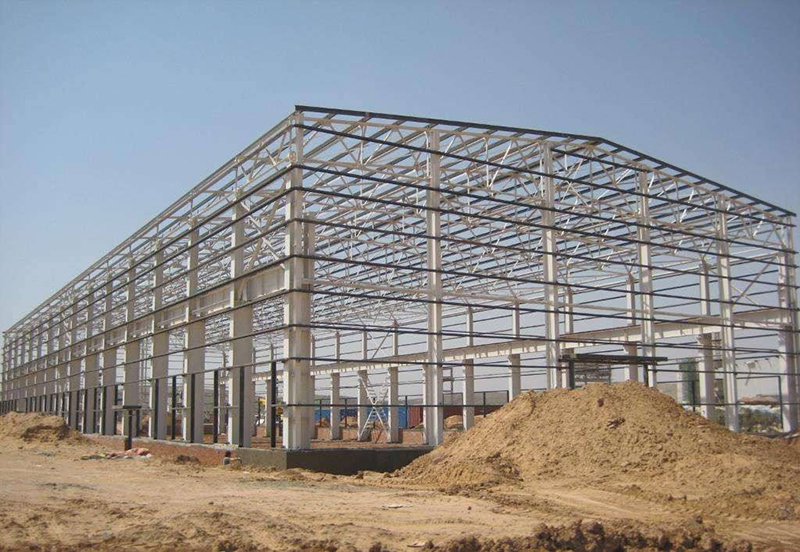

厂房结构的组成
1、单层厂房钢结构一般是由檩条、天窗架、屋架、托架、柱、吊车梁、制动梁(或桁架)、各种支撑以及墙架等构件组成的空间刚性骨架这些构件按其作用,可归并成下列体系:
1.1、横向平面框架——是厂房的基本承重结构,由柱和横梁(屋架)组成。承受作用在厂房的横向水平荷载和竖向荷载并传递到基础。
1.2、纵向平面框架——由柱、托架、吊车梁及柱间支撑等构成。其作用是保证厂房骨架的纵向不可变形和刚度,承受纵向水平荷载(吊车的纵向制动力、纵向风力等)并传递到基础。
1.3、屋盖系统——由檩条、天窗架、屋架、托架及屋盖支撑等构成。
1.4、吊车梁及制动梁——主要承受吊车的竖向荷载和水平荷载,并传递到横向框架和纵向框架。
1.5、支撑——包括屋盖支撑、柱间支撑及其它附加支撑。其作用是将单独的平面框架连成空间体系,以保证结构具有必要的刚度和稳定性,同时也有承受风力及吊车制动力的作用。
1.6、墙架——承受墙体的重量和风力。
此外,还有一些次要的构件如工作平台、梯子、门窗等。
