1、建筑体系

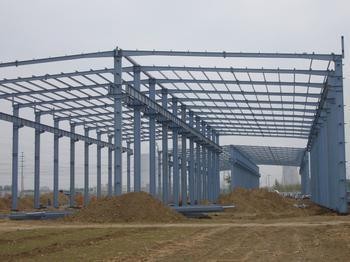

  力学原理：门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。支撑、系杆：刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。屋面檩条、墙梁：一般为C型钢、Z型钢。钢结构，承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

  门式刚架的基本形式：
  a.典型门式刚架
  b.带吊车的门式刚架
  c.带局部二层的门式刚架
  a.柱脚节点
  b.梁、柱节点
  局部二层节点参照多层框架体系。

  刚架衍生形式：吊车和局部二层可在衍生形式刚架中布置。山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

  力学模型
  a.纯刚接框架：纵横两个方向均采用刚接的框架。
  b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
  c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
  d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
  框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
  1-2-3、基本节点
  a.柱脚节点：柱脚节点同门式刚架体系。
  b.柱、梁节点：柱间柔性支撑柱间刚性支撑
  说明：支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。屋面水平支撑做法同柱间支撑。

  根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。在多层框架体系中，梁柱刚接的位置常设置水平隅撑。

  吊车梁中间跨构造
  说明：吊车梁为吊车荷载的承载构件，由钢板焊接成型。变形缝位置处理参照边跨构造。吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。
  雨蓬
  蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。
  檩条、墙梁，C型冷弯薄壁型钢，型钢截面特性，Z型冷弯薄壁型钢，型钢截面特性。
